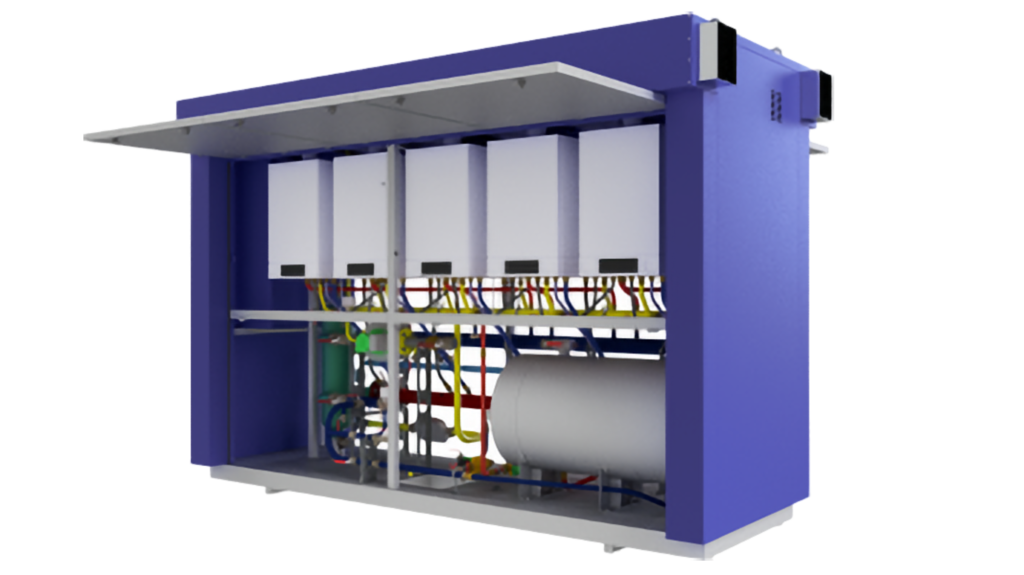

Газовый термоблок ТГУ-НОРД 240 кВт – первое поколение мини-котельных производства ООО «Северная Компания» на основе настенных газовых котлов.
Компактные размеры ТГУ-НОРД, быстрые сроки монтажа и минимальная протяженность тепловых сетей позволяют оперативно решить проблему отопления и горячего водоснабжения в малоэтажных домах, школах, больницах, торговых центрах и других зданиях.
Термоблоки как автономные источники тепла являются альтернативой централизованному и поквартирному теплоснабжению.
Детальное описание
Обновленная модель газового термоблока – ТГУ-НОРД М – создана на основе напольных водогрейных котлов ГК-НОРД производства “Северной Компании”.
ТГУ-НОРД М оснащен системами автоматики, водоподготовки, теплообменниками контуров отопления и ГВС, системой дымоудаления. Предусмотрена возможность использования двух видов топлива: газового и дизельного. Компактные размеры ТГУ-НОРД, быстрые сроки монтажа и минимальная протяженность тепловых сетей позволяют оперативно решить проблему отопления и горячего водоснабжения в малоэтажных домах, школах, больницах, торговых центрах и других зданиях.
Термоблоки как автономные источники тепла являются альтернативой централизованному и поквартирному теплоснабжению.
Основные технические характеристики
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ АВТОМАТИКИ:
- Поддержание температуры теплоносителя в подающем трубопроводе контура отопления и вентиляции (ОВ) в соответствии с заданным температурным графиком с учетом температуры наружного воздуха (погодозависимый режим). Изменение кривой температурного графика осуществляется в соответствующем пункте меню панели управления.
- Поддержание температуры теплоносителя в подающем трубопроводе контура ГВС в соответствии с уставочным значением. Изменение уставочного значения производится в соответствующем пункте меню панели управления.
- Каскадное включение/отключение котлов в зависимости от уставочного значения температуры в подающем трубопроводе котлового контура.
- Автоматический запуск встроенной автономной дизель – генераторной установки в случае отклонения параметров питающего напряжения на внешнем электрическом вводе от допустимых значений.
- Формирование управляющего сигнала «Проникновение в ТГУ» в случае несанкционированного проникновения.
Конструктивные особенности
Lorem ipsum dolor sit amet, consectetur adipisicing elit. Optio, neque qui velit. Magni dolorum quidem ipsam eligendi, totam, facilis laudantium cum accusamus ullam voluptatibus commodi numquam, error, est. Ea, consequatur.
Часто задаваемые вопросы:
Есть ли требования по удаленности установки ТГУ от объектов теплоснабжения или других объектов в месте установки ?
Ограничений или требований по удаленности от зданий при установке изделия заводом изготовителем не описывается. Место установки определяется проектной организацией, исходя из схемы подведения газовой сети. Главные рекомендации по расположению ТГУ – удобство обслуживания устройства.
При каких температурах может работать установка ТГУ-НОРД ?
Термоблок предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У1) при температуре окружающего воздуха от – 45 ○С до +40 ○С; категория размещения – 1 (на открытом воздухе) по ГОСТ 15150.
Какой срок гарантии на ТГУ-НОРД ?
На изделия всех моделей ТГУ-НОРД завод изготовитель устанавливает гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента отгрузки.
Чем отличаются модели серии ТГУ-НОРД и ТГУ-НОРД М ?
Основные отличия моделей заключаются в используемых для теплогенерации котлах. В серии ТГУ-НОРД используется каскад бытовых настенных двухконтурных котлов Mizudo M30T мощностью 30 кВт каждый, в серии ТГУ-НОРД М используются промышленные жаротрубные напольные котлы ГК-НОРД с наддувной горелкой. Это обуславливает различные температурные графики контура ОВ в сериях: ТГУ-НОРД – 60/80⸰С, ТГУ-НОРД М – 75/95⸰С. Помимо этого, серии отличаются набором возможных опций, применяемых к изделиям. Более подробно об отличиях серий читайте здесь.
На каком давлении газа работает ТГУ-НОРД ?
Котлы установок ТГУ-НОРД работают на низком давлении газа от 2,3 до 5,0 кПа. В состав изделия дополнительно можно включить регулятор давления газа (Опция ШРП), который будет понижать давление газа до рабочего значения. С данной опцией ТГУ-НОРД возможно подключить к линии газа среднего давления (5 – 300 кПа) или высокого давления II категории (0,3-0,6 МПа).
Есть ли системы диспетчеризации ТГУ-НОРД ?
Система диспетчеризации ТГУ-М может быть реализована посредством:
1. SMS-оповещения на 5 мобильных устройств обслуживающего персонала;
2. Передачи сигналов состояния оборудования по проводной линии связи;
3. Передачи сигналов состояния оборудования на сервис NORD-API с задействованием
GSM-канала связи;
4. Передачи сигналов состояния и управления оборудованием с сервиса NORDCONTROL
с задействованием GSM-канала связи (опция).
Сервисы NORD-API и NORD-CONTROL входят в состав дополнительного сервиса NORD-SCADA и не входят в базовую комплектацию ТГУ-НОРД М.
Отметим, что сервис SMS-оповещений позволяет диспетчеру не только получать аварийные сообщения, но и по запросу получать полный SMS-отчет о текущем состоянии ТГУ-НОРД М в режиме реального времени.
Требуется ли строительство дымоходов для ТГУ-НОРД ?
Конструкция ТГУ-НОРД М позволяет установке работать в заданной моности без использования дополнительных дымовых труб. В случае неоходимости обеспечить лучшее рассеивание продуктов сгорания ТГУ-НОРД М может быть укомплектован дымовыми трубами длиной 1,25м или 2,5м. Кроме этого, для подъема уходящих газов на большую высоту возможна разработка отдельного проекта по строительству дымоходов и несущих конструкций к ним. Проектирование в данном случае осуществляется силами и за счет заказчика. Необходимые для проектрования данные предоставляются по запросу.
Предусмотрен ли счетчик газа в ТГУ-НОРД ?
ТГУ-НОРД М в базовой комплектации оснащается технологическим узлом учета газа. В случае необходимости производить взаиморасчеты с ресурсоснабжающей организацией на основании показаний счетчика газа, установленного в ТГУ-НОРД, мы предлагаем опцию Коммерческий узел учета газа.
В качестве узла учета газа(УУГ) возможно применение следующих счетчиков:
Модель ТГУ-НОРД | Технологический узел учета газа | Коммерческий узел учета газа |
ТГУ-НОРД | Техномер | |
ТГУ-НОРД 30 | СМТ-Комплекс G4 | СМТ-Комплекс G4 |
ТГУ-НОРД 60 | СМТ-Комплекс G6 | СМТ-Комплекс G6 |
ТГУ-НОРД 90 | СМТ-Комплекс G10 | СМТ-Комплекс G10 |
ТГУ-НОРД 120 | СМТ-Комплекс G16 | СМТ-Комплекс G16 |
ТГУ-НОРД 180 | СМТ-Комплекс G16 | СМТ-Комплекс G16 |
ТГУ-НОРД 240 | СМТ-Комплекс G25 | СМТ-Комплекс G25 |
ТГУ-НОРД 300 | СМТ-Комплекс G25 | СМТ-Комплекс G25 |
ТГУ-НОРД М | Радан | |
ТГУ-НОРД 150М | Принц-М G16 | Принц-М G16 + адаптер для передачи по GSM-каналам |
ТГУ-НОРД 240М | Принц-М G25 | Принц-М G25 + адаптер для передачи по GSM-каналам |
ТГУ-НОРД 350М | Принц-М G40 | Принц-М G40 + адаптер для передачи по GSM-каналам |
