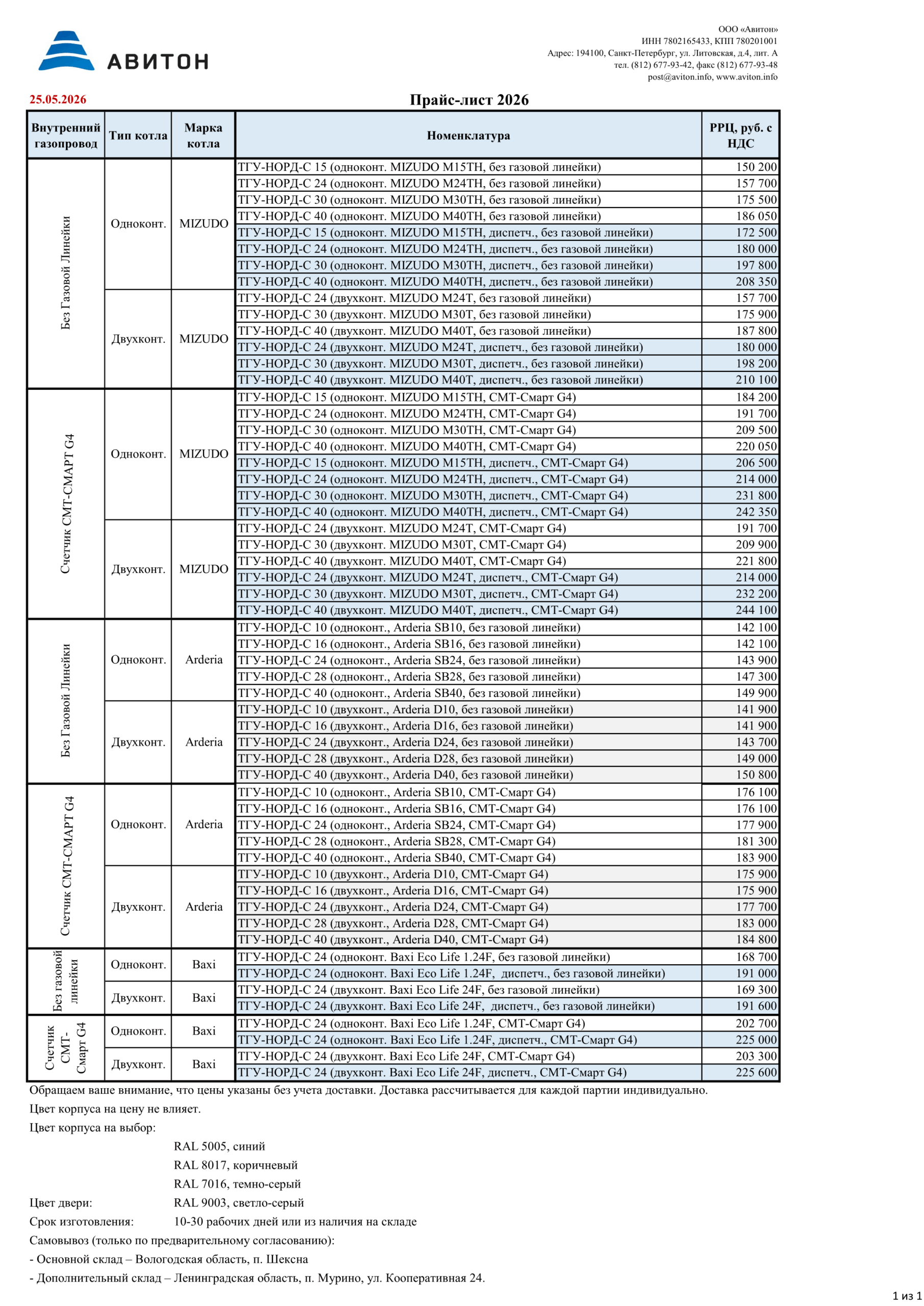

Прайс-лист
Презентация
Монтаж (инструкция)
Паспорт
Паспорт ТГУ-НОРД C (скачать)
Документация на котлы:
Arderia D24 – (подробнее)
Mizudo M24T – (подробнее)
Mizudo M30T – (подробнее)
Mizudo M15TH – (подробнее)
Mizudo M24TH – (подробнее)
Mizudo M30TH – (подробнее)

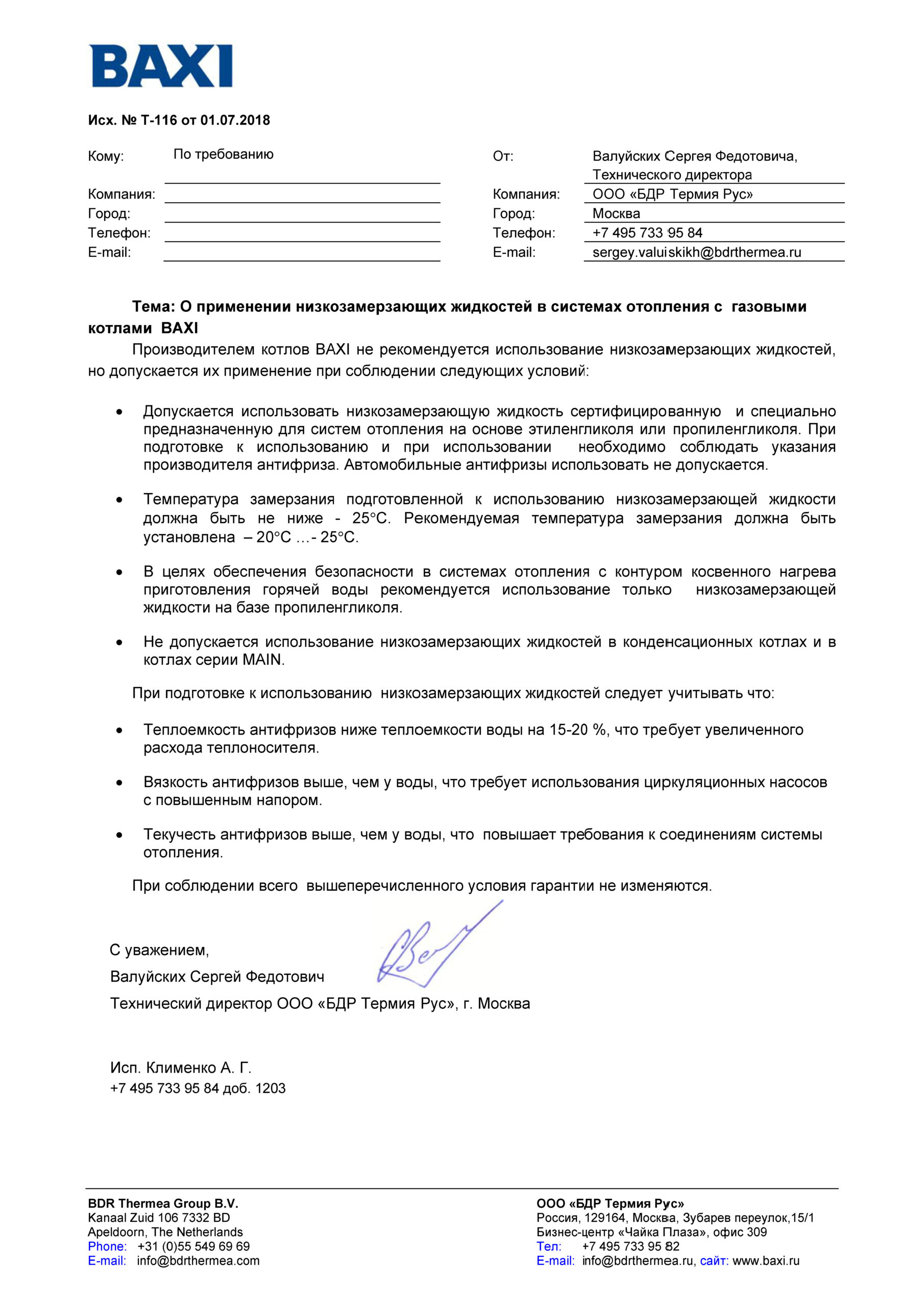

Письмо о применении пропиленгликоля в котлах Mizudo (скачать)
Схема крепления планки котла MIZUDO M11-24 (скачать)
Сертификаты
Патент
BIM - модель
Сервисная служба

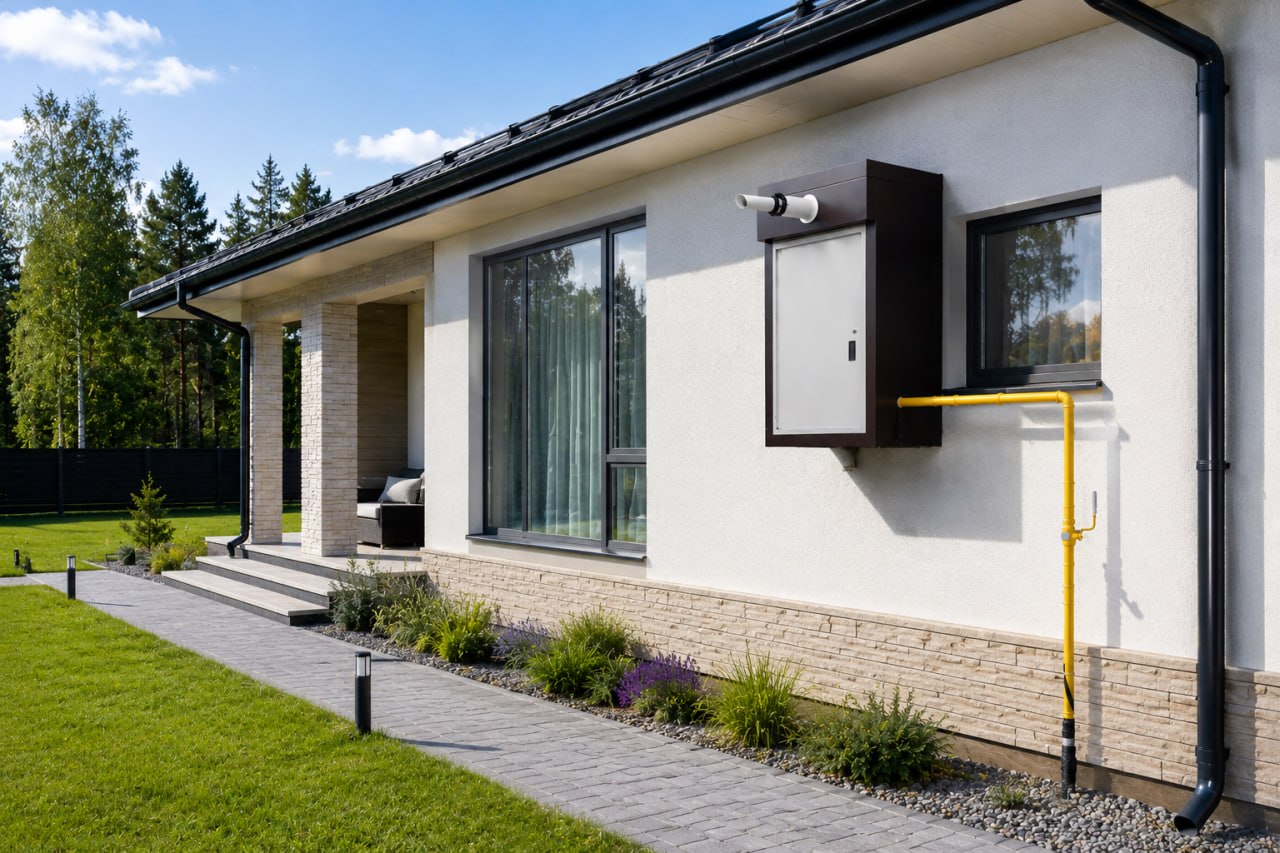

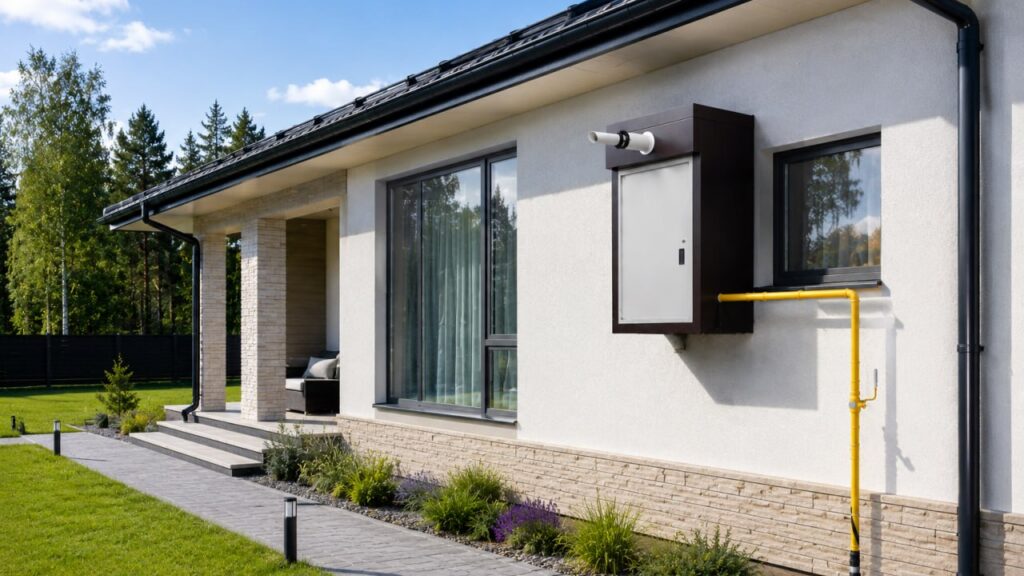

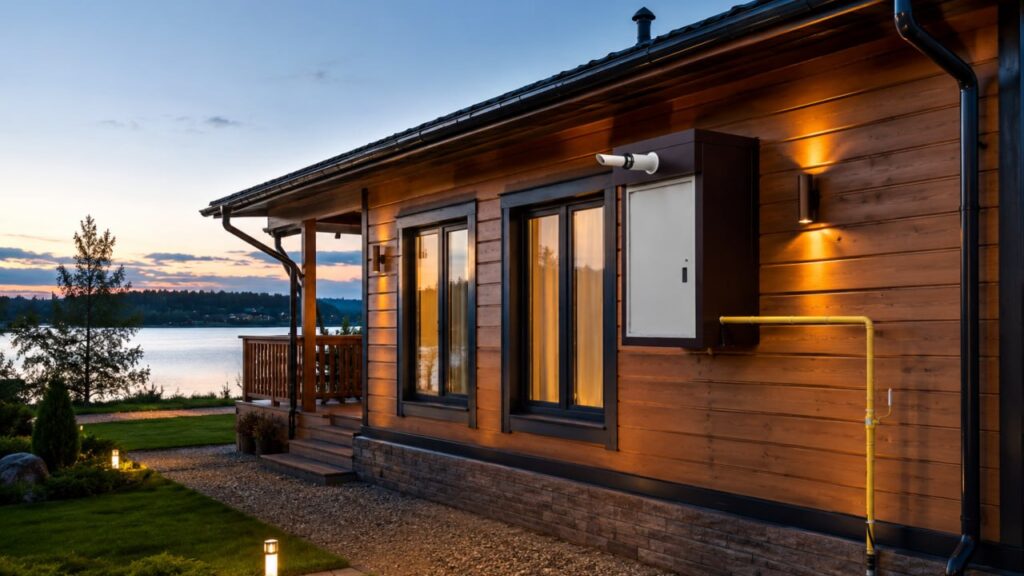

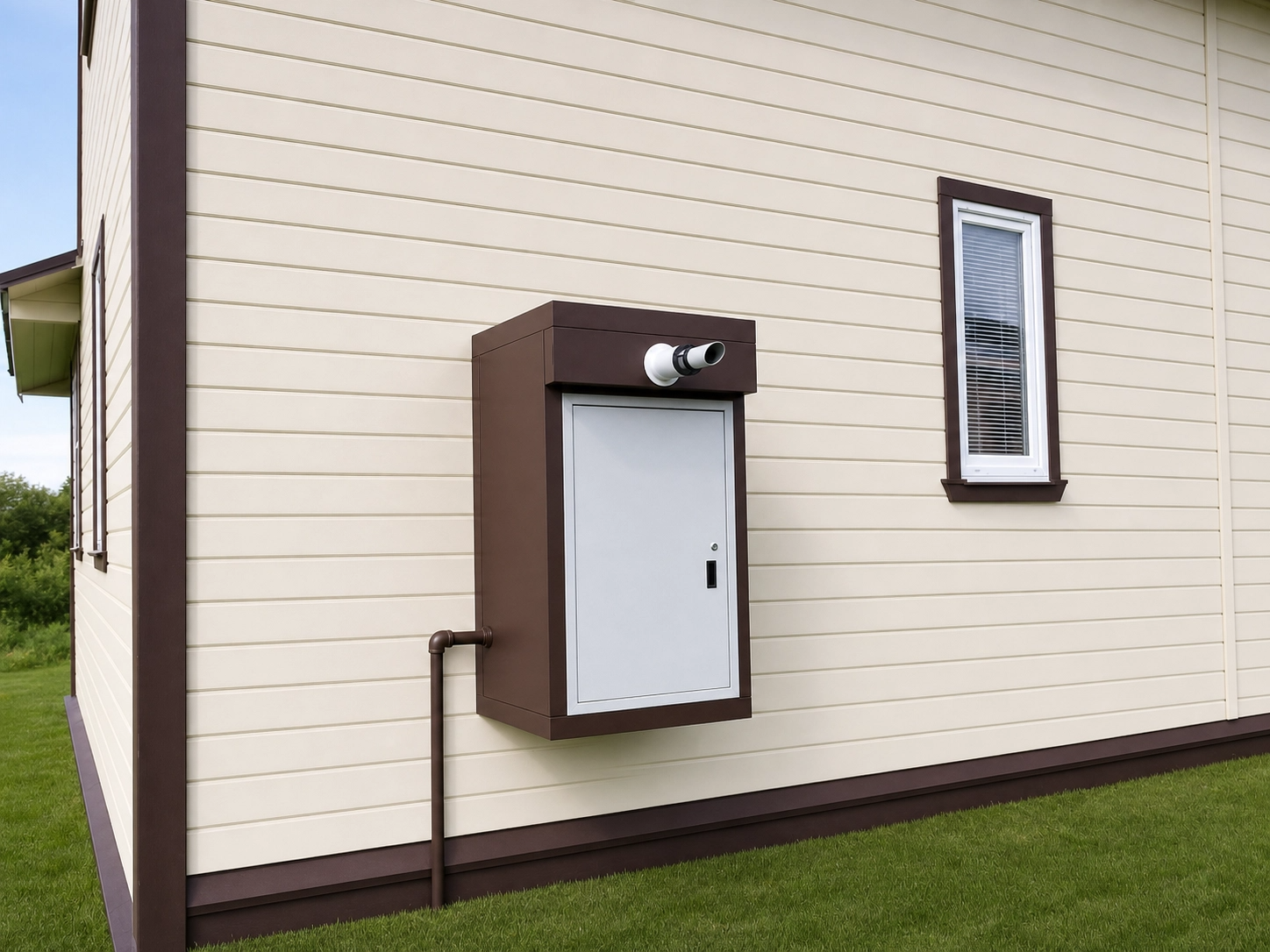

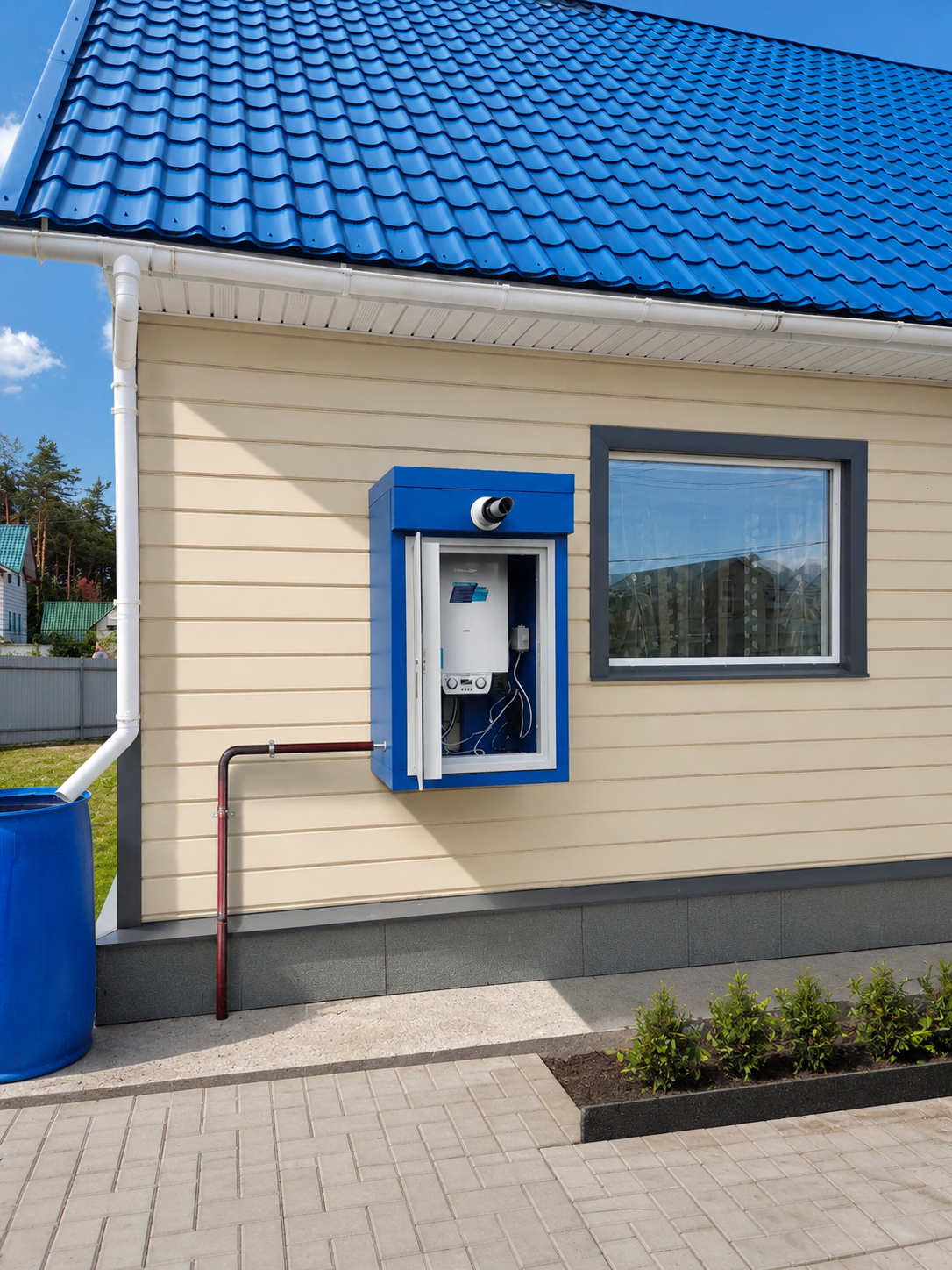

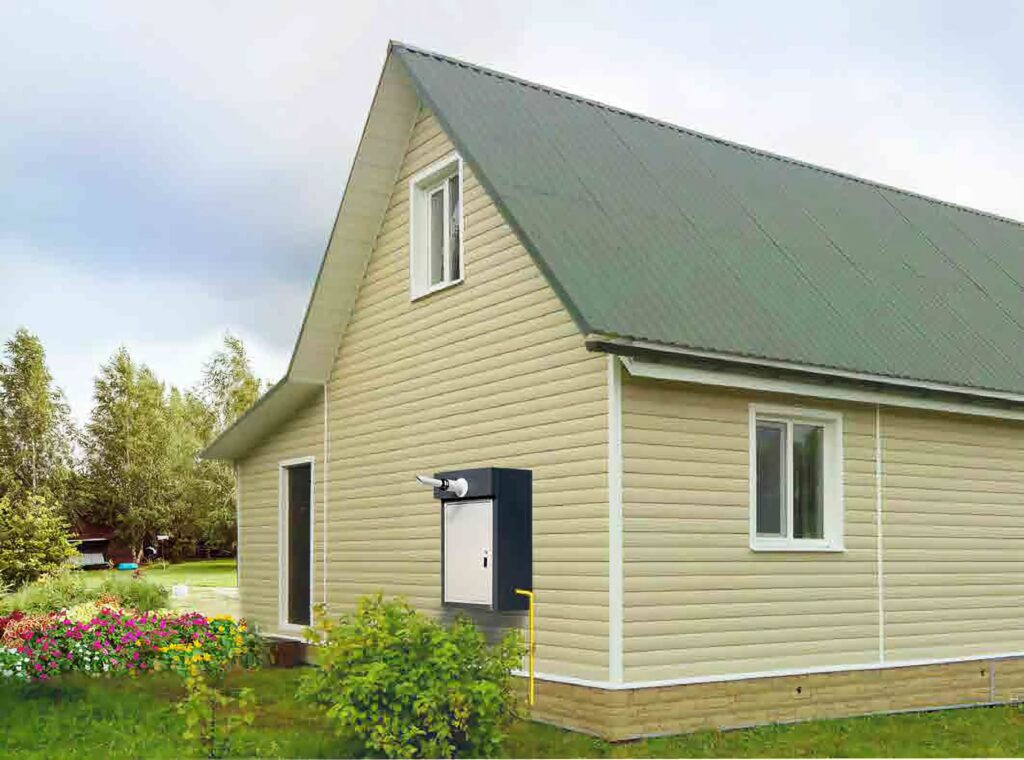

ТГУ-НОРД С – Компактное решение для отопления и горячего водоснабжения частных домовладений. Устанавливается на наружной стене здания. Разработан отечественными специалистами специально для применения на обширной территории Российской Федерации и предназначен для эксплуатации при температуре окружающего воздуха от -45 °C до +40 °C.
По вопросам приобретения ТГУ-НОРД С, Вы также можете обратиться к менеджерам компании >>> или в филиал Газпром газораспределение или Облгаз вашего региона.
Примечание: Отдельно корпус без котла – НЕ поставляется.

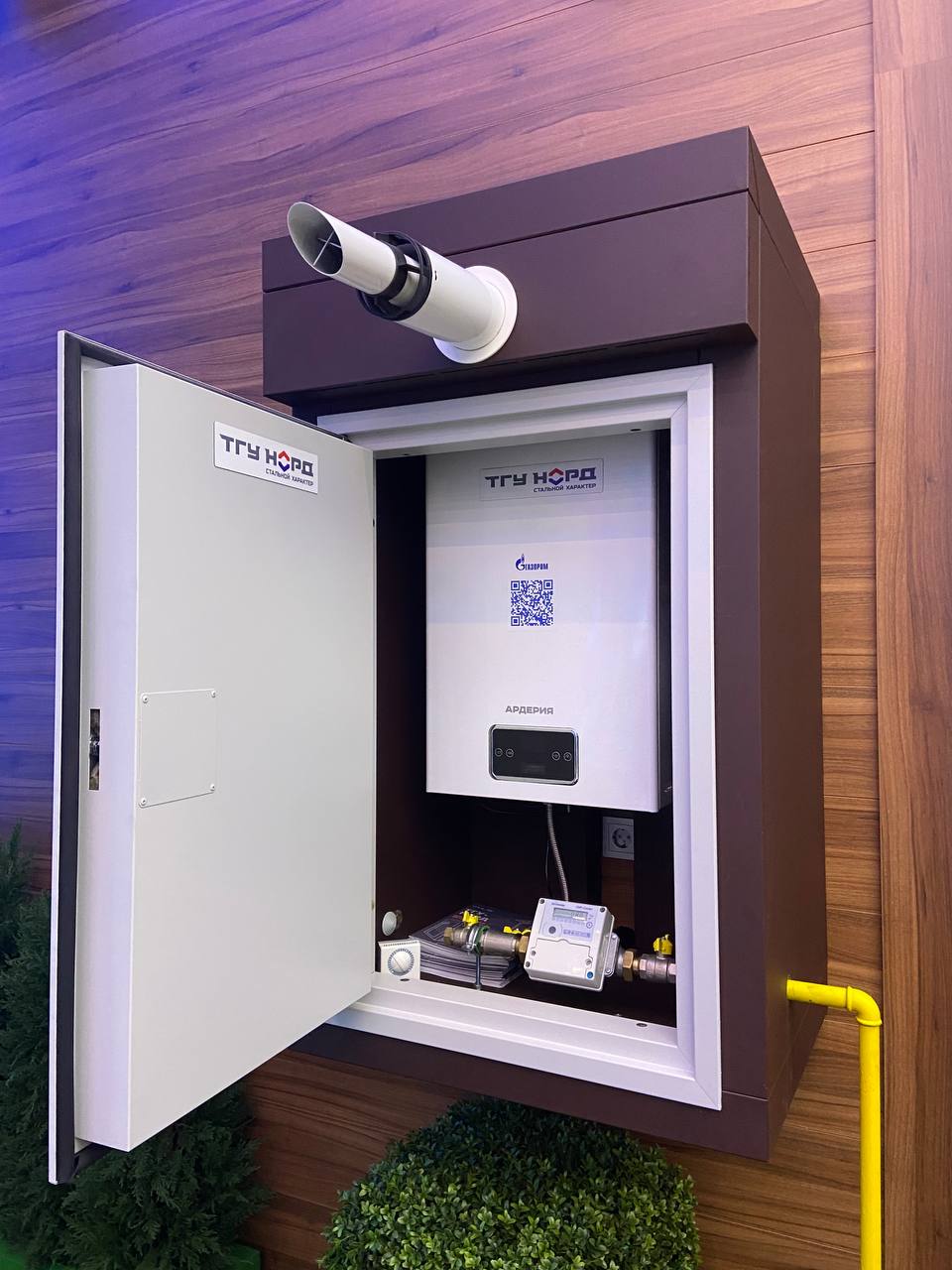

Базовая комплектация
Внутренний газопровод ТГУ-НОРД-С
Контроллер ZONT
Доставка
Упаковка и транспортные габариты
Сервис / Гарантия

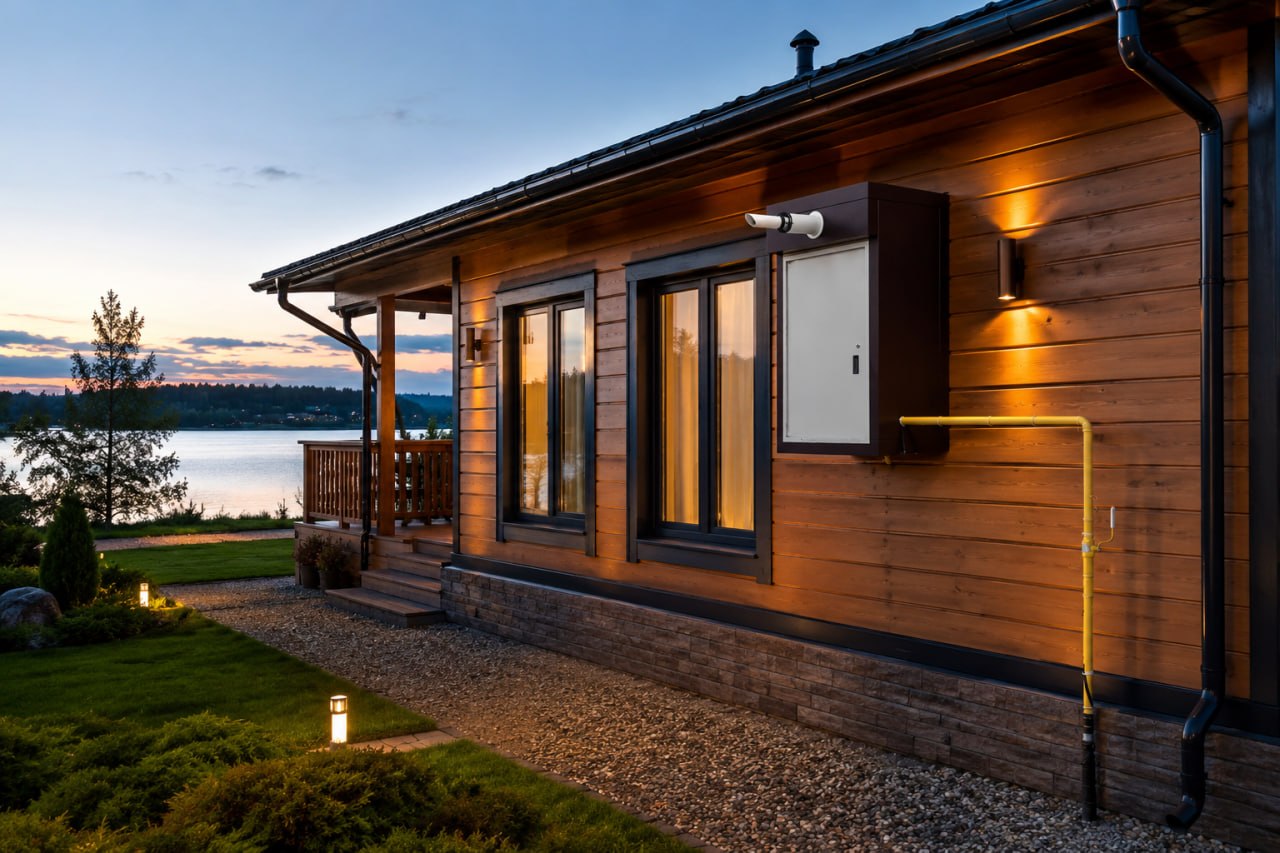

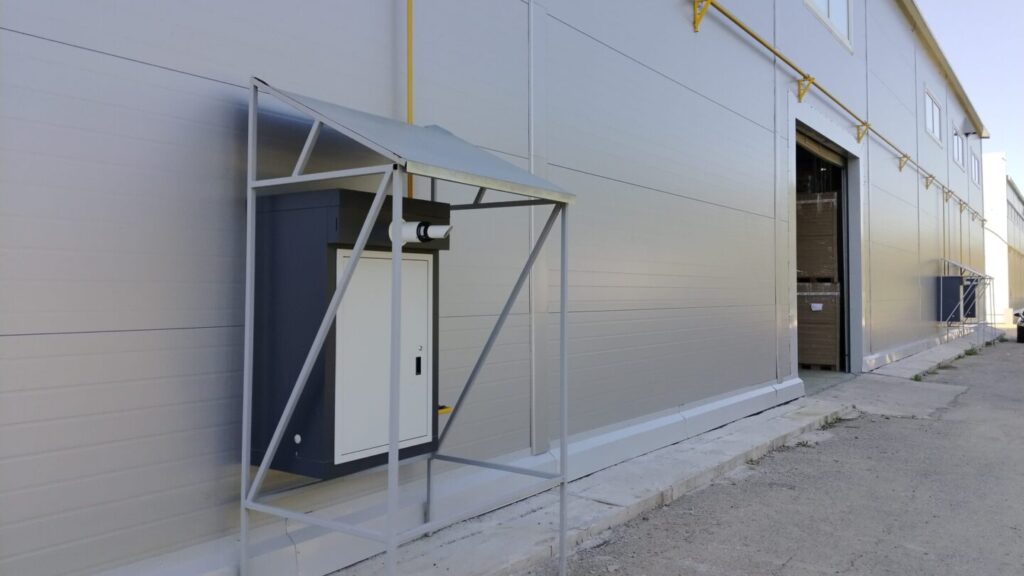

Эксплуатация на открытом воздухе
Термоблок предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У1) при температуре окружающего воздуха от минус -45 ºС до плюс 40 ºС; категория размещения – 1 (на открытом воздухе) по ГОСТ 15150. Термоблок, по степени пожарной опасности является наружной установкой, с категорией «ГН» по СП 12.13130.2009.
5 причин, почему не стоит бояться размерзания ТГУ-НОРД С
1) В корпусе ТГУ-НОРД-С постоянно поддерживается положительная температура, за счет теплового излучения котла.
2)ТГУ-НОРД-С оснащен дополнительным обогревательным элементом, который обеспечивает дополнительный прогрев внутренней полости оборудования.
3)Корпус ТГУ-НОРД-С выполнен в виде специальных теплоизоляционных касет, сендвич-панелей из нержавеющей стали и утеплителя между ними, толщиной 80 мм.

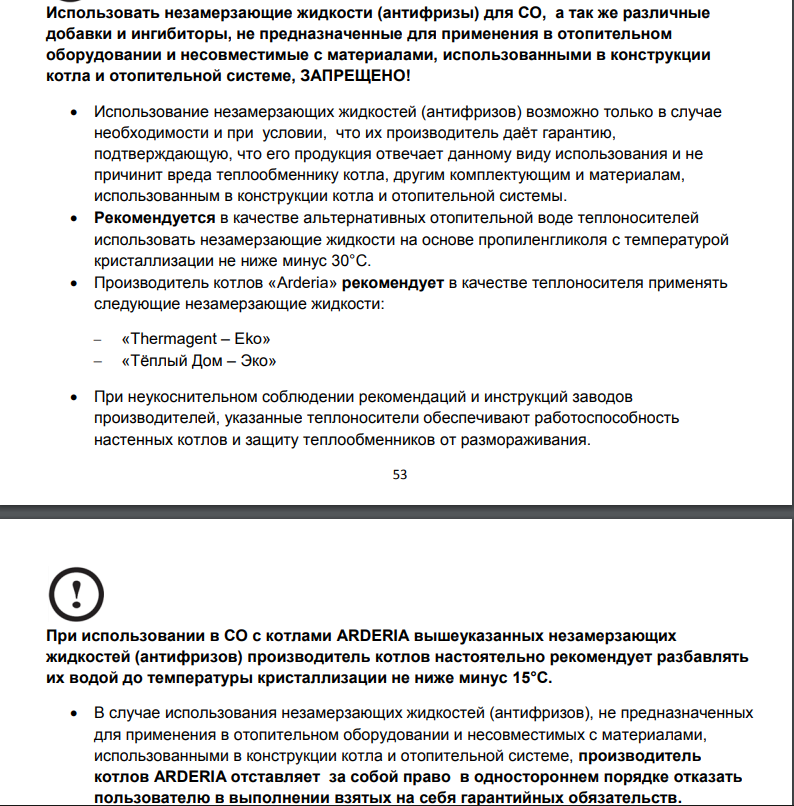

4)Часто бывает, что в отдельных районах наблюдаются систематические перебои с элетропитанием и в этом случае, при длительном отключении, котел может промёрзнуть, но производитель не запрещает использовать незамерзающие жидкости в качестве теплоносителя. Применение резервных источников электроэнергии с автоматическим переключением на резерв обеспечит дополнительную защиту Вас и Вашего дома от нештатных ситуаций.
5)Котел ТГУ-НОРД-С спроектирован на базе и по технологиям проверенного промышленного оборудования – уличного термоблока ТГУ-НОРД, производимого заводом ООО “Северная компания”. Термоблоки ТГУ-НОРД производятся с 2013 года и зарекомендовали себя исключительно надежно в разнообразных климатических зонах. Оборуование используется для теплоснабжения детских садов, мед.учереждений, школ, бизнес-центров, храмов, административных и производственных объектов во многих регионах России.

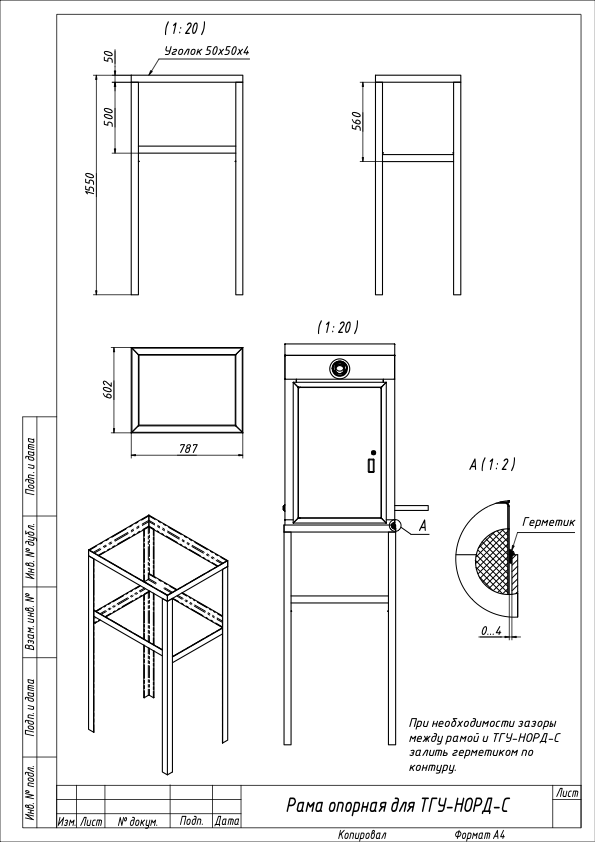

Монтаж

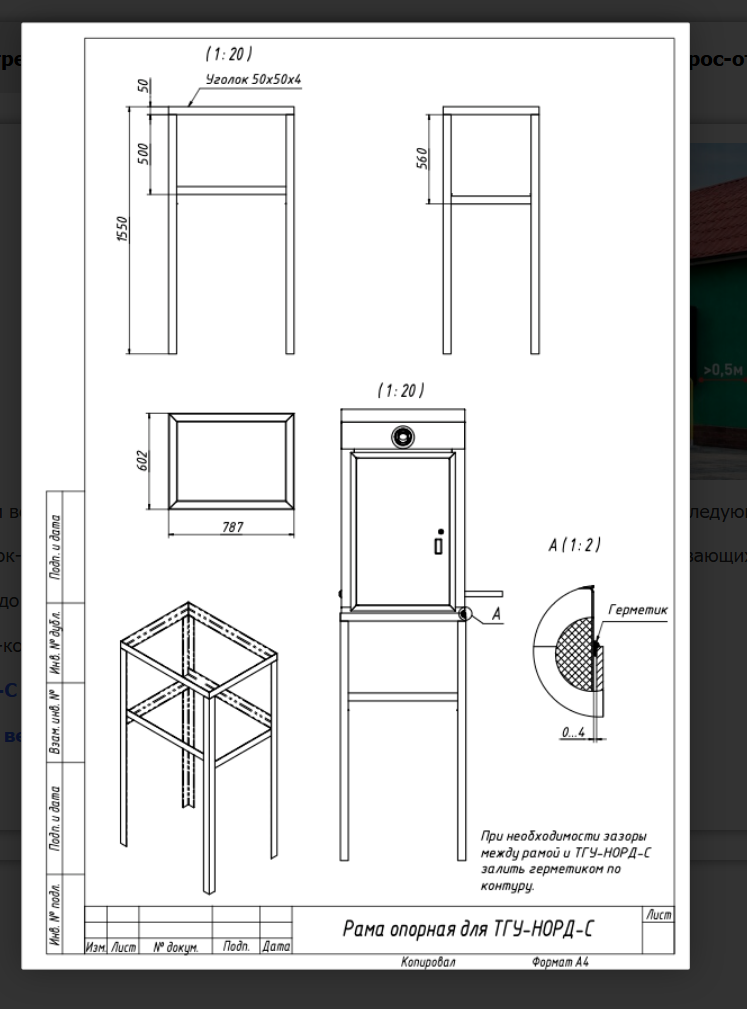

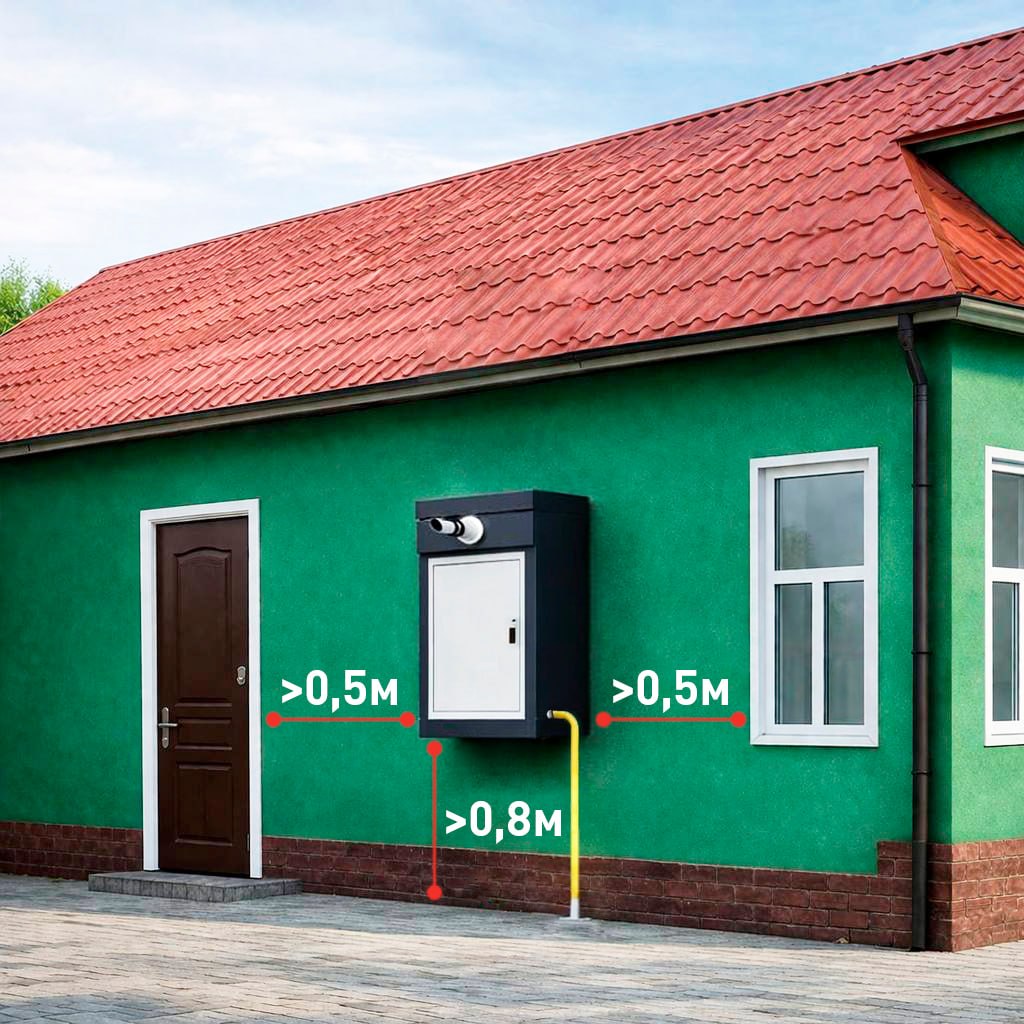

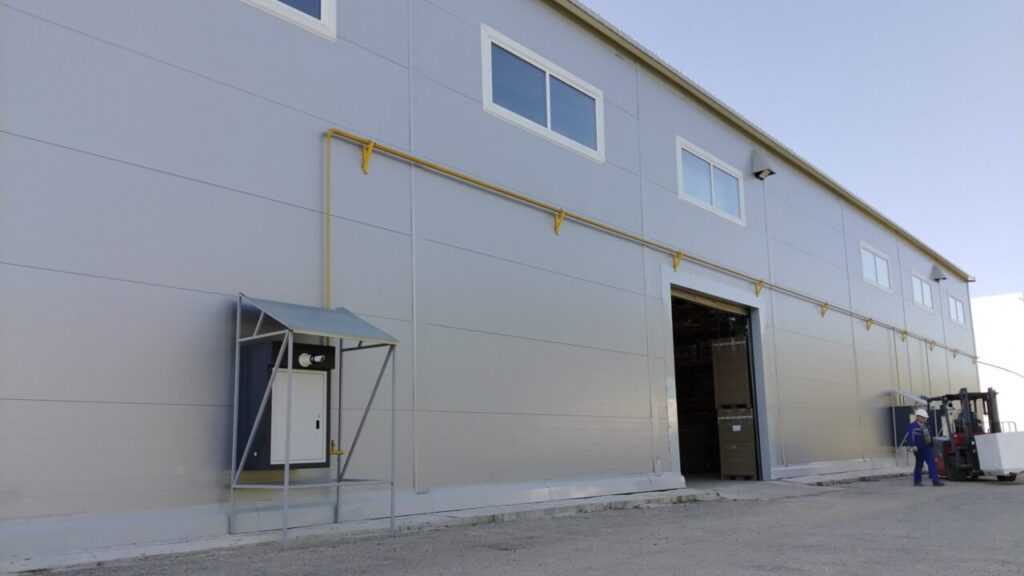

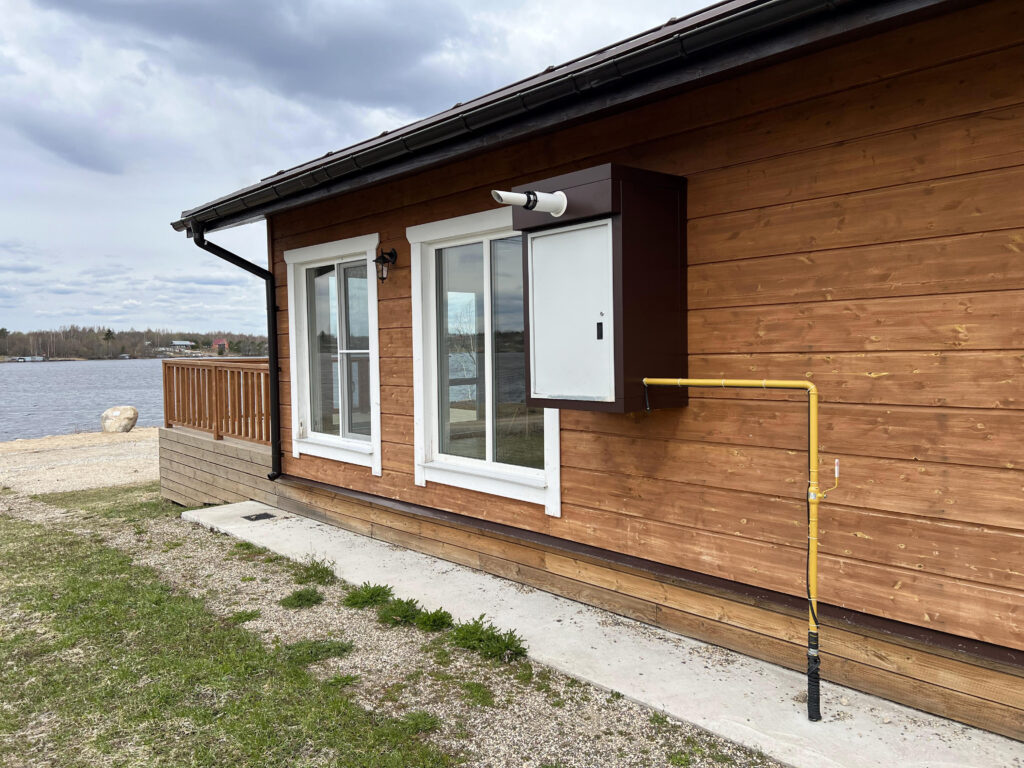

| ТГУ-НОРД C следует располагать на несущих стенах зданий с учетом следующих требований: -Расстояние по горизонтали в свету от блок-корпуса ТГУ-НОРД-C до входных дверей, вентиляционных решеток, открывающихся окон должно быть не менее 0,5 м -Расстояние от блок-корпуса ТГУ-НОРД-С до не открывающихся окон не нормируется -Расстояние по вертикали в свету от блок-корпуса ТГУ-НОРД-C до уровня земли должно быть не менее 0,8 м |
Габаритные размеры
Проектирование. Нормы. Требования (9 этапов газификации)
В большинстве случаев установка котла требуется как следствие газификации – строительства газопровода по участку от уличной ветки к дому. При этом для газификации необходимо выполнение проектных работ. Для того чтобы правильно оформить газопровод на участке и конечную его точку – источник теплоснабжения, необходимы следующие этапы:
1. Заявка и получение ТУ (Технических условий) на подключение к поселковому газопроводу.
(Выдаёт ТУ местный ГорГаз или АО “Газпром Газораспределение”)
2. Выбор проектной и строительной компании для соответствующих работ.
(Обычно это АО “Газпром Газораспределение”, но и частные компании также могут выполнять эти работы)
3. Сбор данных для выполнения проекта.
(Ситуационный план. Топографическая съемка. Документы о собственности. Разрешения от всех собственников. Параметры помещения. Первичный подбор оборудования)
4. Оценка помещения на предмет соответствия требованиям для установки газового оборудования.
(Часто бывает, что нет подходящего помещения или они не соответствуют требованиям. Именно в таких случаях возможная альтернатива – ТГУ-НОРД С)
5. Выполнение проекта. Включение в проект необходимого оборудования.
(Проектировщик добавляет к проекту паспорта и сертификаты на используемое оборудование: счетчик, ТГУ-НОРД С, краны, трубы, переходы, регулятор и пр.)
6. Согласование проекта.
(В местном филиале АО “Газпром Газораспределение” проект проверяется и согласовывается на соответствие требованиям и нормативамб действующего законодательства РФ, правилам безопасности сетей газораспределения и газопотребления)
7. Строительство газопровода. Установка и подключение оборудования.
(Прокладывается воздушный или подземный газопровод, монтируется котел, плита и прочее оборудование. Производится опрессовка газопровода)
8. Сдача газопровода.
(Инспектор проверяет построенный газопровод на предмет соответсвия проекту)
9. Врезка в поселковый газопровод. Пуск газа. ПНР.
(Финальный этап – построенный газопровод соединяется с магистральным, запускается газ, запускается оборудование.)
Где купить (региональные партнеры)
По вопросам приобретения ТГУ-НОРД С, Вы также можете обратиться к менеджерам компании >>> или в филиал Газпром газораспределение или Облгаз вашего региона:
Регион (область) | Название | Сайт | Адрес | Контакты | Интернет-магазин |
Архангельская | ООО “Газпром Газораспределение Архангельск” | г. Архангельск, наб. Северной Двины, 30 | 8-800-201-50-41 | – | |
Белгородская | ООО “ГАЗПРО” | – | Белгородская обл., м.р-н Белгородский, с.п. Дубовское, п. Дубовое, мкр. Западный-1, ул. Широкая, зд. 1Б, оф. 202. | +7-919-433-46-42 Gazpro31@yandex.ru | – |
Вологодская | АО “Газпром Газораспределение Вологда” | г. Вологда, ул. Саммера, д. 4А | 8-800-350-40-04 | ||
Калужская область | ООО “ТЕХНОМЕР М” | г.Калуга, ул.Зерновая 10а, офис 33 | тел.: +7 (4842) 21 0880 тел.: +7 (4842) 21 0770 tehnomer-m@yandex.ru | ||
Кировская область | Сеть магазинов «ГАЗОВИК» | Пермский край, г. Пермь, ул. Карпинского, д. 83 | +7 (342) 206-08-83 | ||
Курганская | ООО “МИР ТЕПЛА” | – | г.Курган, ул.Омская, 74д | +7 (3522) 611-150, 8-900-384-2010 ksv_st@mail.ru, 611150@list.ru | – |
Новгородская | АО “Газпром газораспределение Великий Новгород” | Великий Новгород, ул. Загородная, д. 2, корп. 2 | + 7-911-600-32-60 Алла Александровна | ||
Оренбургская | АО “Газпром газораспределение Оренбург” | г. Оренбург, Краснознаменная 39 | +7 (3532) 34-13-29 | ||
Пермский край | Сеть магазинов «ГАЗОВИК» | Пермский край, г. Пермь, ул. Карпинского, д. 83 | +7 (342) 206-08-83 | ||
Республика Башкортостан | ПАО “Газпром газораспределение Уфа” | г. Уфа, ул. Новосибирская, д. 2, корп. 4. | 8 (800) 234-05-00 | ||
Республика Удмуртия | Сеть магазинов «ГАЗОВИК» | Пермский край, г. Пермь, ул. Карпинского, д. 83 | +7 (342) 206-08-83 | ||
Рязанская | АО «Рязаньгоргаз» Магазин “Прометей” | Рязань, ул. Семашко, д. 18 | +7 (4912) 93–73–90 | – | |
Самарская | ООО “Газпром газораспределение Самара” | Самарская область, г. Жигулевск, ул. Никитинская, 1 | 8 (800) 201-04-04 | – | |
Санкт-Петербург Ленинградская область | АО «Ленпромгаз» | Санкт-Петербург, ул. Седова, 9Щ | +7 (812) 641-51-48 | – | |
Санкт-Петербург Ленинградская область Псковская область | ООО “ГАЗ АЛЬЯНС” | СПб, Торфяная дорога, 7Ф | +7 (812) 667-87-87 | ||
Сахалинская область | ООО “Гранд” | – | г.Южно-Сахалинск ул.С.Разина д.29 | – | |
Тамбовская | АО “Газпром газораспределение Тамбов” | 392000, г. Тамбов, ул. Московская, 19д | +7 (4752) 55-98-50 8-800-707-98-37 | ||
Тверская | АО “Газпром газораспределение Тверь” | г. Тверь, ул. Фурманова, д. 12/4 | +7 (4822) 52-27-58 | ||
Часто задаваемые вопросы:
Есть ли требования по удаленности установки ТГУ от объектов теплоснабжения или других объектов в месте установки ?
Ограничений или требований по удаленности от зданий при установке изделия заводом изготовителем не описывается. Место установки определяется проектной организацией, исходя из схемы подведения газовой сети. Главные рекомендации по расположению ТГУ – удобство обслуживания устройства.
При каких температурах может работать установка ТГУ-НОРД ?
Термоблок предназначен для эксплуатации в макроклиматических районах с умеренным климатом (У1) при температуре окружающего воздуха от – 45 ○С до +40 ○С; категория размещения – 1 (на открытом воздухе) по ГОСТ 15150.
Какой срок гарантии на ТГУ-НОРД ?
На изделия всех моделей ТГУ-НОРД завод изготовитель устанавливает гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с момента отгрузки.
Чем отличаются модели серии ТГУ-НОРД и ТГУ-НОРД М ?
Основные отличия моделей заключаются в используемых для теплогенерации котлах. В серии ТГУ-НОРД используется каскад бытовых настенных двухконтурных котлов Viessmann Vitopend 100W мощностью 30 кВт каждый, в серии ТГУ-НОРД М используются промышленные жаротрубные напольные котлы ГК-НОРД с наддувной горелкой. Это обуславливает различные температурные графики контура ОВ в сериях: ТГУ-НОРД – 60/80⸰С, ТГУ-НОРД М – 75/95⸰С. Помимо этого, серии отличаются набором возможных опций, применяемых к изделиям. Более подробно об отличиях серий читайте здесь.
На каком давлении газа работает ТГУ-НОРД ?
Котлы установок ТГУ-НОРД работают на низком давлении газа от 2,3 до 5,0 кПа. В состав изделия дополнительно можно включить регулятор давления газа (Опция ШРП), который будет понижать давление газа до рабочего значения. С данной опцией ТГУ-НОРД возможно подключить к линии газа среднего давления (5 – 300 кПа) или высокого давления II категории (0,3-0,6 МПа).
Есть ли системы диспетчеризации ТГУ-НОРД ?
Система диспетчеризации ТГУ-М может быть реализована посредством:
1. SMS-оповещения на 5 мобильных устройств обслуживающего персонала;
2. Передачи сигналов состояния оборудования по проводной линии связи;
3. Передачи сигналов состояния оборудования на сервис NORD-API с задействованием
GSM-канала связи;
4. Передачи сигналов состояния и управления оборудованием с сервиса NORDCONTROL
с задействованием GSM-канала связи (опция).
Сервисы NORD-API и NORD-CONTROL входят в состав дополнительного сервиса NORD-SCADA и не входят в базовую комплектацию ТГУ-НОРД М.
Отметим, что сервис SMS-оповещений позволяет диспетчеру не только получать аварийные сообщения, но и по запросу получать полный SMS-отчет о текущем состоянии ТГУ-НОРД М в режиме реального времени.
Требуется ли строительство дымоходов для ТГУ-НОРД ?
Конструкция ТГУ-НОРД М позволяет установке работать в заданной моности без использования дополнительных дымовых труб. В случае неоходимости обеспечить лучшее рассеивание продуктов сгорания ТГУ-НОРД М может быть укомплектован дымовыми трубами длиной 1,25м или 2,5м. Кроме этого, для подъема уходящих газов на большую высоту возможна разработка отдельного проекта по строительству дымоходов и несущих конструкций к ним. Проектирование в данном случае осуществляется силами и за счет заказчика. Необходимые для проектрования данные предоставляются по запросу.
Предусмотрен ли счетчик газа в ТГУ-НОРД ?
ТГУ-НОРД М в базовой комплектации оснащается технологическим узлом учета газа. В случае необходимости производить взаиморасчеты с ресурсоснабжающей организацией на основании показаний счетчика газа, установленного в ТГУ-НОРД, мы предлагаем опцию Коммерческий узел учета газа.
В качестве узла учета газа(УУГ) возможно применение следующих счетчиков:
| Производитель УУГ | ||||
| Elster | РАДАН | Elster | РАДАН | |
| Модель ТГУ-НОРД | Технологический узел учета газа | Коммерческий узел учета газа | ||
| ТГУ-НОРД 150М | BK-G16T | Принц-М G16 | СГ-ТК-Д25 + БПЭК-03/Т (СПб) | Принц-М G16 + адаптер для передачи по GSM-каналам |
| ТГУ-НОРД 240М | BK-G25T | Принц-М G25 | СГ-ТК-Д40 + БПЭК-03/Т (СПб) | Принц-М G25 + адаптер для передачи по GSM-каналам |
| ТГУ-НОРД 350М | – | Принц-М G40 | – | Принц-М G40 + адаптер для передачи по GSM-каналам |
